Die Kosten für eine Kunststoff Spritzgussform Einführung: Definition von “angemessen”

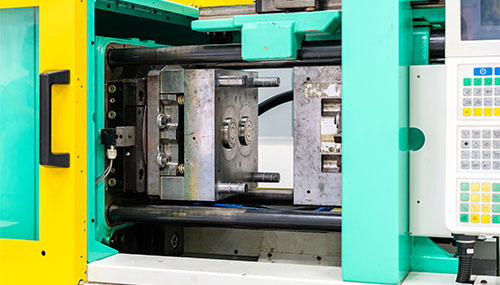

Historische Perspektive: Wie haben sich die Kosten für Spritzgussformen verändert?

Die Kosten des Kunststoffspritzgießens haben sich im Laufe der Zeit erheblich verändert. In den Anfängen des Spritzgießens waren die Kosten für die Form sehr hoch. Das lag daran, dass das Verfahren neu war, die Produktionstechnologie und die Maschinen veraltet, viel Handarbeit erforderlich war und es nicht viele Unternehmen gab, die wussten, wie man Formen baut. Im Laufe der Jahre, als sich immer mehr Unternehmen auf den Formenbau spezialisierten, begannen die Preise zu sinken. Heute sind die Kosten für eine Kunststoffspritzgussform viel niedriger als in der Vergangenheit.

Ein Grund dafür, dass die Kosten für eine Kunststoff-Spritzgussform gesunken sind, sind die Fortschritte in der Technologie. In der Vergangenheit mussten die Formen von Hand gebaut werden, was sehr zeitaufwändig und teuer war. Heute können die Formen mit CNC-Maschinen gebaut werden, die viel schneller und kostengünstiger sind. Die Kosten für eine Kunststoff-Spritzgussform hängen hauptsächlich von der Teilegeometrie, dem zu verarbeitenden Material und der Komplexität der Form ab.

Das Spritzgießen ist ein Verfahren, das in den späten 1800er Jahren erfunden wurde und seitdem einen langen Weg zurückgelegt hat. Die erste Kunststoffspritzgießmaschine wurde 1872 von John Wesley Hyatt entwickelt, der nach einer Möglichkeit suchte, Billardkugeln ohne Elfenbein herzustellen. Da Elfenbein immer teurer und schwieriger zu beschaffen war, kam Hyatt auf die Idee, die Kugeln stattdessen in einer Form aus Zelluloid herzustellen.

Die Kosten der Kunststoffform: eine Aufschlüsselung der Kostenfaktoren

Die Größe und die Komplexität der Form sind vielleicht die wichtigsten Faktoren bei der Bestimmung ihrer Kosten. Eine einfache Form für ein kleines Objekt kann nur ein paar hundert Euro kosten, während eine komplexere Form für ein größeres Objekt mehrere tausend Euro kosten kann.

Auch das Stahlmaterial, aus dem die Form hergestellt wird, spielt eine Rolle bei den Kosten. Formen können aus verschiedenen Metallen, Kunststoffen oder sogar Verbundwerkstoffen hergestellt werden. Formen sind im Allgemeinen teurer, wenn sie aus teurerem Stahl hergestellt werden, wie S136, der dreimal so viel wie P20 kostet.

Schließlich kann auch das Unternehmen, das die Form herstellt, die Kosten beeinflussen. Ein erfahrener Hersteller, der Formen für viele Branchen und Produkttypen herstellt, verfügt in der Regel über Erfahrung und ist in der Lage, die Form in kürzerer Zeit herzustellen, was die Kosten senken kann.

Im Allgemeinen beginnen die Kosten für kleine und einfache Formen bei etwa 500-2000 Euro, während größere und komplexere Formen mehrere zehntausend Euro kosten können. Der Preis der Form ist jedoch nur ein kleiner Teil der Gesamtkosten für die Herstellung eines Produkts. Bei der Festlegung des Endpreises eines Produkts müssen auch die Kosten für Material, Arbeit, Verpackung und Versand berücksichtigt werden.

Das beste Preis-Leistungs-Verhältnis: Wie Sie bei den Kosten für Spritzgussformen sparen können

Um bei den Kosten für Spritzgussformen das beste Preis-Leistungs-Verhältnis zu erzielen, können Sie einige Faktoren berücksichtigen:

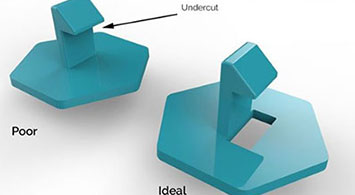

Hinterschneidungen beseitigen

Hinterschneidungen beim Spritzgießen können ein schwer zu behebendes und kostenaufwändiges Problem darstellen. Sie werden dadurch verursacht, dass das Werkzeug nicht in der Lage ist, das Teil aus dem Formhohlraum zu lösen. Hinterschneidungen können auch dazu führen, dass das Material nicht richtig in den Formhohlraum fließt.

Es gibt einige Möglichkeiten, Hinterschneidungen zu vermeiden, aber die beste ist, das Teil so zu konstruieren, dass es ohne Hinterschneidungen geformt werden kann. Dies kann durch eine symmetrische Geometrie, größere Entformungswinkel im Teil oder die Verwendung von Kernstiften erreicht werden.

Beseitigen Sie unnötige Eigenschaften

Um ein qualitativ hochwertiges Produkt herzustellen, ist es wichtig, unnötige Elemente zu beseitigen und das Design des Spritzgießens zu vereinfachen. Dadurch wird das Fehlerpotenzial minimiert und die Gesamteffizienz des Produktionsprozesses verbessert. Bei der Vereinfachung eines Entwurfs für das Spritzgießen sind einige wichtige Punkte zu beachten:

1. Entfernen Sie alle Elemente, die für die Funktion oder Ästhetik des Endprodukts nicht unbedingt erforderlich sind.
2. Achten Sie darauf, dass alle übrigen Elemente so einfach wie möglich sind, mit klaren Linien und glatten Oberflächen.
3. Vermeiden Sie scharfe Ecken und andere Bereiche, in denen sich das Material während des Spritzgießens festsetzen könnte.

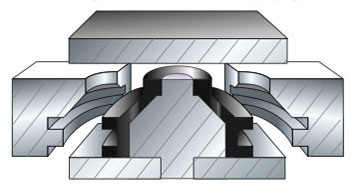

Verwenden Sie einen Kern-Hohlraum-Ansatz

Der Kernhohlraumansatz beim Spritzgießen ist ein Verfahren, bei dem eine Form mit einem inneren Kern hergestellt wird, der die Form des gewünschten Produkts bildet. Der geschmolzene Kunststoff wird dann in die Form gespritzt und abgekühlt, wodurch das Produkt entsteht. Dieses Verfahren hat mehrere Vorteile gegenüber herkömmlichen Spritzgießmethoden, darunter eine höhere Genauigkeit und Präzision sowie eine kürzere Produktionszeit und niedrigere Kosten.

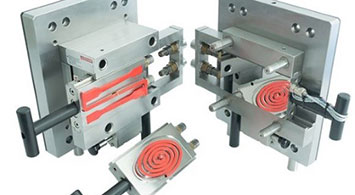

Knstruktions selbstklemmender Teile

Beim Spritzgießen ist die Konstruktion von selbsthemmenden Teilen ein wichtiger Aspekt. Denn selbsthaltende Teile müssen perfekt zusammenpassen, damit sie richtig funktionieren. Das Spritzgießen ist ein Verfahren, mit dem sehr präzise Teile hergestellt werden können. Daher ist es wichtig, sich dies bei der Konstruktion selbstklemmender Teile zu Nutzen zu machen.

Bei der Konstruktion von selbsthaftenden Teilen für das Spritzgießen gibt es einige Dinge zu beachten. Erstens muss das Teil so konstruiert sein, dass es leicht aus der Form entnommen werden kann. Zweitens muss das Teil so konstruiert sein, dass es leicht montiert und demontiert werden kann. Drittens muss das Teil so konstruiert sein, dass es sich ohne Lücken oder andere Probleme mit anderen Teilen zusammenfügen lässt.

Modifizieren und Wiederverwenden von Kunststoffformen

In der Kunststoffindustrie ist die Änderung und Wiederverwendung von Formen eine gängige Praxis. Dies kann sowohl mit neuen als auch mit bestehenden Formen geschehen und kann den Unternehmen Zeit und Geld sparen. Es gibt verschiedene Gründe, warum sich ein Unternehmen für die Änderung einer Form entscheidet. In manchen Fällen wurde die ursprüngliche Form nicht korrekt entworfen und muss geändert werden, um das Problem zu beheben. In anderen Fällen möchte ein Unternehmen vielleicht das Design des herzustellenden Teils ändern.

Achten Sie auf die DFM-Analyse (Design for Manufacturing = Design für Herstellbarkeit )

In der Welt der Kunststoffe ist Design for Manufacturing die Kombination aus Kunst, Wissenschaft und Technologien, die notwendig ist, um ein Kunststoffteil oder -produkt vor der Werkzeugherstellung und Produktion so zu entwerfen, dass es den Qualitäts- und Kostenerwartungen der Kunden entspricht. Das Ziel von DFM ist es, die Kundenzufriedenheit zu erhöhen, die Produktionskosten zu senken und den Gewinn zu steigern.

Achten Sie beim Spritzgießen auf die DFM-Analyse. Sie kann dazu beitragen, die Qualität Ihrer Produkte zu verbessern und potenzielle Probleme zu vermeiden. Mit der richtigen Analyse können Sie die Konstruktion Ihrer Spritzgussform optimieren und Teile herstellen, die Ihren Spezifikationen entsprechen.

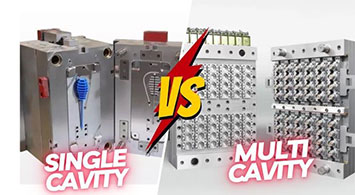

Verwenden Sie eine Mehrkavitäten- oder Familienplastikform

Ein Mehrkavitätenform kann teurer sein als ein Einzelkavitätenform, aber es kann auch schneller und effizienter sein. Wenn Sie eine große Anzahl von Teilen benötigen oder wenn Ihr Teil komplex ist und viele Besonderheiten aufweist, ist eine Mehrkavitätenform möglicherweise die beste Option. Der Preis für ein Mehrfachwerkzeug kann je nach Größe und Komplexität des Werkzeugs variieren. Im Allgemeinen sind Mehrkavitätenformen jedoch teurer als Einzelkavitätenformen.

Wählen Sie die Option Produktion auf Abruf

Da sich die Welt zunehmend von den traditionellen Fertigungsmethoden entfernt, wird die Produktion auf Abruf für Unternehmen immer beliebter. Das Spritzgießen von Kunststoffen ist ein Bereich, in dem die Produktion auf Abruf eine gute Option für Unternehmen sein kann. Die On-Demand-Produktion bietet viele Vorteile für Ihren Bedarf an Kunststoffformteilen, darunter auch einen günstigen Preis.

Die Produktion auf Abruf kann Unternehmen langfristig Geld sparen, da die Lagerkosten sinken und die Lieferzeiten entfallen. Darüber hinaus kann die Produktion auf Abruf Unternehmen helfen, schnell auf Änderungen der Kundennachfrage zu reagieren. Die Entscheidung für eine Produktion auf Abruf bietet mehrere Vorteile für Ihren Bedarf an Kunststoffformen. Der vielleicht offensichtlichste Vorteil ist, dass Sie nur das produzieren können, was Sie brauchen, und zwar genau dann, wenn Sie es brauchen. Dadurch können Sie Kosten für den Lagerbestand und die Lagerung einsparen. Darüber hinaus kann die Produktion auf Abruf dazu beitragen, die Vorlaufzeiten zu verkürzen und die Flexibilität in Ihrer Lieferkette zu verbessern.

Berücksichtigen Sie die Größe der Kunststoffteile

Bei der Wahl der Größe einer Kunststoffform ist es wichtig, den angemessenen Preis für das Projekt zu berücksichtigen. Je nach dem gewünschten Ergebnis muss die Größe der Form möglicherweise geändert werden, um verschiedene Teile unterzubringen. Es ist auch zu berücksichtigen, wie die Kunststoffform verwendet werden soll. Wenn es sich um ein einmaliges Projekt handelt, kann eine kleinere Größe kostengünstiger sein. Wird die Form hingegen mehrfach verwendet, kann eine größere Größe erforderlich sein, um einen häufigen Austausch zu vermeiden.

Letztendlich sollte die Entscheidung über die Größe der zu verwendenden Kunststoffform davon abhängen, was am ehesten die gewünschten Ergebnisse zu einem angemessenen Preis liefert. Die Berücksichtigung all dieser Faktoren wird dazu beitragen, dass das Endprodukt genau den Anforderungen entspricht.

Verwenden Sie Umspritzung

Wenn Sie nach einer Möglichkeit suchen, Produktionskosten zu sparen, sollten Sie das Umspritzen von Kunststoffformen in Erwägung ziehen. Das Umspritzen ist ein Verfahren, bei dem zwei oder mehr verschiedene Artikel und Materialien zusammen geformt werden, was zur Verringerung des Abfalls und zur Vermeidung separater Montageprozesse beitragen kann. Außerdem kann das Umspritzen die Festigkeit und Haltbarkeit Ihrer Produkte verbessern.

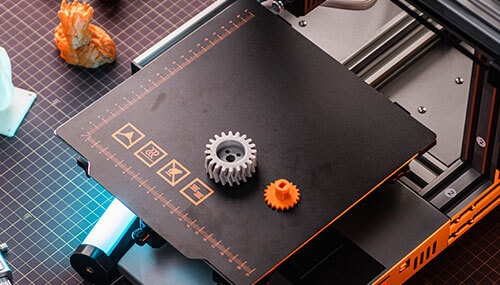

Erstellen Sie ein 3D-Muster, bevor Sie mit der Form anfangen

Die herkömmlichen Prozesse zur Erstellung von Prototypen können sehr langsam und teuer sein. Es gibt jedoch neue Techniken, die die Produktentwicklungsprozesse verbessern. Diese Techniken gewährleisten die Herstellung hochwertiger Prototypen zu geringeren Kosten. Die 3D-Prototyping-Technologie ist die perfekte Lösung für Ihre Bedürfnisse im Bereich Rapid Prototyping. Sie bietet Ihnen umfangreiche Designmöglichkeiten und effiziente Techniken, mit denen Sie Zeit und Geld sparen können. Darüber hinaus können Sie Ihre Ideen schnell und zu relativ geringen Kosten konzipieren, bevor Sie mit der Herstellung der teuren Spritzgussform anfangen.

Welche Vorteile können 3D-Prototypen für Ihr Produkt haben?

Rapid 3D Prototyping ist ein additives Fertigungsverfahren, bei dem dreidimensionale Objekte aus digitalen Dateien erstellt werden. Bei diesem Verfahren erstellt ein Hersteller Objekte, indem er aufeinanderfolgende Materialschichten aufbaut.

Es gibt drei gängige 3D-Druckverfahren, die sich nach dem erforderlichen Genauigkeitsgrad richten. Dazu gehören die folgenden:

• Fused Deposition Modeling (FDM).
• Selektives Lasersintern (SLS).
• Stereolithograpie (SLA).

Rapid-Prototyping-3D-Drucker eignen sich für die Herstellung von Produkten, die von mechanischen Teilen und Architekturmodellen bis hin zu Schmuckdesigns und anderen Verbraucherprodukten reichen. Mehrere Industriezweige auf der ganzen Welt nutzen die 3D-Prototypendrucktechnik aufgrund ihrer entscheidenden Vorteile gegenüber den herkömmlichen Herstellungstechniken.

Zu den Vorteilen des Rapid 3D Prototyping gehören:

Designflexibilität - Der 3D-Druck ermöglicht es Ihnen, verschiedene Versionen Ihrer Entwürfe effektiv zu erstellen. Er bietet Ihnen mehr Gestaltungsfreiheit und Flexibilität als verschiedene andere Herstellungsverfahren. Ein 3D-Prototyp wird mit einer 3D-Modellierungssoftware erstellt. Daher können Sie mit diesem Verfahren Ihre Entwürfe leicht erstellen, unabhängig davon, wie einfach oder kompliziert sie sind. Außerdem haben Sie die Möglichkeit, jeden Prototyp von Anfang an zu erstellen und Ihr 3D-Modell zu jedem Zeitpunkt der Produktionsphase anzupassen. Dies erspart Kopfschmerzen bei der Verwendung des 3D-Drucks für die Massenproduktion.

Vorteile des Rapid 3D Prototyping - Außerdem kann jeder 3D-Drucker fast jedes Produkt drucken, sofern es in sein Bauvolumen passt. Darüber hinaus macht der Komfort des Rapid-Prototyping-3D-Drucks ihn zu einer guten Wahl für jedes Projekt. Da Sie mehrere Änderungen vornehmen müssen, um das gewünschte Endprodukt zu erhalten, müssen Sie nicht für jede Iteration Ihres Projekts eine neue Form erstellen. Während des gesamten Prozesses gibt es nur wenige oder gar keine Änderungen an den Geräten oder Maschinen.

Im Gegensatz zu herkömmlichen Techniken können Sie beim 3D-Druck mehrere Materialien in ein Objekt integrieren. So haben Sie eine Reihe von aufeinander abgestimmten mechanischen Eigenschaften, Farben und Texturen. Außerdem können Sie Geometrien entwerfen und herstellen, die mit herkömmlichen Fertigungsmethoden unmöglich sind. Zu solchen Geometrien gehören Teile in Teilen und Hohlräume in massiven Teilen. Sie können Ihre Entwürfe nach Belieben bearbeiten, um einzigartige, hochwertige Teile zu erstellen.

Kostenersparnis - 3D-Prototyping ist relativ billiger als andere Herstellungsverfahren wie Spritzgießen. Wie wir bereits erwähnt haben, müssen Sie nicht jedes Mal, wenn Sie Ihr Design ändern, neue Formen herstellen. Das ist ein großer Vorteil, insbesondere bei kleinen Produktionsserien. Das 3D-Druckverfahren erfordert nur eine oder zwei Maschinen mit wenigen Bedienern, um ein Komponent herzustellen.

Bei diesem Verfahren sind in der Regel keine zusätzlichen Werkzeuge erforderlich. Daher sind die Kosten für den 3D-Druckservice in der Regel minimal. Darüber hinaus ist der Materialabfall beim 3D-Druck sehr gering, da es sich um ein additives Fertigungsverfahren handelt. Es geht darum, ein Bauteil von Grund auf aufzubauen, und es werden keine massiven Blöcke herausgeschnitten wie bei der CNC-Fertigung.

Zeitersparnis - Einer der wichtigsten Vorteile der 3D-Drucktechnologie ist, dass sie ein schnelles Prototyping ermöglicht. So können Sie Ihr individuelles Teil in kürzester Zeit entwerfen, entwickeln und testen. Selbst wenn Sie das Design zu irgendeinem Zeitpunkt ändern müssen, können Sie dies tun, ohne dass die Produktionsgeschwindigkeit darunter leidet. Im Gegensatz zu herkömmlichen Prozessen können Sie mit 3D-Drucktechniken Ihr Teil innerhalb weniger Tage oder weniger entwerfen, intern herstellen und testen.

Bei der additiven Fertigung entfällt auch die Erstellung der Form und das Warten auf die Werkzeugvorbereitung. Dies ist oft ein bedeutender Unterschied für kleine Unternehmen, die kleine Produktionsserien benötigen. Sie können die Produktentwicklung beschleunigen und Produkte innerhalb kurzer Vorlaufzeiten auf den Markt bringen. Außerdem sind Sie nicht an Mindestbestellmengen gebunden.

Funktionsprüfung von Prototypen - Die breite Palette der heute verfügbaren 3D-Druckmaterialien ermöglicht die Herstellung fortschrittlicher funktioneller Prototypen. Diese Prototypen setzen Sie für kostengünstige Markttests ein, um sicherzustellen, dass sie Ihren Anforderungen und den Bedürfnissen Ihrer Kunden entsprechen.

Sie können einen 3D-Druck-Prototyp problemlos testen und die CAD-Datei ändern, wenn Sie Mängel entdecken. Sie erhalten Feedback von Ihren potenziellen Investoren und Kunden zum physischen Produkt, ohne große Vorabausgaben für Werkzeuge zu riskieren. Dies verschafft Ihnen einen allgemeinen Wettbewerbsvorteil in Ihrer Branche.

Schlussfolgerung: Gibt es eine "richtige" Antwort?

Beim Spritzgießen gibt es nicht die eine "richtige" Antwort, wenn es darum geht, das beste Preis-Leistungs-Verhältnis zu finden. Es gibt jedoch einige Tipps und Tricks, die Ihnen helfen können, beim Spritzgießen Kosten zu sparen. Der erste Tipp ist, mit einem erfahrenen und seriösen Unternehmen zusammenzuarbeiten. So können Sie sicherstellen, dass Sie den bestmöglichen Preis für Ihr Projekt erhalten. Der zweite Tipp ist, dass Sie das Design und das Budget Ihres Projekts realistisch einschätzen sollten. Das Spritzgießen ist ein komplexer und zeitaufwändiger Prozess. Deshalb ist es wichtig, dass Sie sich über die Anforderungen Ihres Projekts im Klaren sind, bevor Sie damit beginnen. Wenn Sie diese Tipps befolgen, können Sie sicher sein, dass Sie das beste Preis-Leistungs-Verhältnis für Ihr Spritzgießprojekt erhalten.

Da der Preis für eine Spritzgießform mehrere zehntausend Euro betragen kann, ist es wichtig, Angebote von mehreren Unternehmen zu sammeln, bevor Sie eine endgültige Entscheidung treffen.

Da der Preis für eine Spritzgießform mehrere zehntausend Euro betragen kann, ist es wichtig, Angebote von mehreren Unternehmen zu sammeln, bevor Sie eine endgültige Entscheidung treffen.

1. Alle Beteiligten an einen Tisch bringen, um den Entwurf zu überprüfen

Die Entwicklung eines erfolgreichen Produkts erfordert einen interdisziplinären Ansatz. Das bedeutet, dass Ingenieure, Designer, Auftragshersteller, Formenbauer und Materiallieferanten zusammengebracht werden müssen. Jede Partei bringt eine einzigartige Perspektive ein, und ihre gemeinsamen Erkenntnisse können dazu beitragen, den Entwurf im Hinblick auf eine bessere Herstellbarkeit zu prüfen und zu verfeinern.

2. Design zur Reduzierung der Gesamtzahl der Teile

Jedes Bauteil in einem Entwurf erhöht die Komplexität und die Kosten. Wenn Sie Ihren Entwurf optimieren, um die Gesamtzahl der Teile zu reduzieren, können Sie den Herstellungsprozess erheblich rationalisieren und Material- und Arbeitskosten einsparen.

3. Erstellen Sie es mit einem modularen Design

Der modulare Aufbau fördert die Flexibilität und die Einfachheit der Montage, Reparatur und Aufrüstung. Sie ermöglicht die Austauschbarkeit von Teilen, verkürzt die Produktionszeit und senkt die Gesamtkosten der Herstellung.

4. Begrenzung der Anzahl der erforderlichen Maschinenoperationen

Jeder Maschinenvorgang stellt eine Möglichkeit für Fehler dar und erhöht die Gesamtkosten. Die Begrenzung der Anzahl der Maschinenvorgänge durch eine effiziente Konstruktion kann den Produktionsprozess verbessern, den Ausschuss reduzieren und potenzielle Ausfallzeiten minimieren.

5. Verwenden Sie Standardkomponenten

Standardkomponenten sind leicht erhältlich, billiger und erfordern keine Sonderanfertigung. Wenn Sie sie in Ihre Konstruktion integrieren, können Sie die Kosten drastisch senken und die Montage und Wartung vereinfachen.

6. Konstruieren Sie Teile, die multifunktional sind

Multifunktionale Teile können mehr als eine Aufgabe erfüllen, wodurch sich die Anzahl der für einen Entwurf erforderlichen Komponenten verringert. Dieser Ansatz vereinfacht nicht nur die Herstellung, sondern erhöht auch die Funktionalität und den Wert des Produkts.

7. Konstruieren Sie Teile, die multifunktional sind

Teile, die für mehrere Verwendungszwecke konzipiert sind, können in verschiedenen Produktlinien eingesetzt werden, was die Fertigungseffizienz erhöht und die Lagerkosten senkt. Dieses Prinzip trägt auch zu einer nachhaltigeren Gestaltung bei, da weniger Abfall anfällt.

8. Design für einfache Herstellung

Die einfache Herstellung sollte ein Hauptziel im Designprozess sein. Einfache Formen und Entwürfe sind einfacher und billiger zu produzieren, erfordern weniger maschinelle Eingriffe und sind weniger empfindlich für Herstellungsfehler.

9. Vermeiden Sie separate Verbindungselemente

Einzelne Verbindungselemente machen die Montage komplizierter und erhöhen die Kosten. Die Konstruktion von Teilen, die ineinander greifen oder einrasten, kann die Montage vereinfachen und den Bedarf an zusätzlichen Komponenten verringern.

10. Montageanweisungen minimieren

Die Verringerung der Anzahl der Montagerichtungen kann den Montageprozess vereinfachen, die Wahrscheinlichkeit von Montagefehlern verringern und folglich die Kosten senken. Dieser Ansatz kann auch die Geschwindigkeit und Effizienz der Produktionslinie verbessern.

11. Konformität maximieren

Die Erfüllung von Industrienormen und -vorschriften ist in der Fertigung von entscheidender Bedeutung. Ein Design, das diese Normen von Haus aus erfüllt, vereinfacht den Produktionsprozess, verringert das Risiko von Sanktionen bei Nichteinhaltung und verbessert die Marktakzeptanz des Produkts.

12. Minimieren Sie die Verarbeitung und berücksichtigen Sie, wie sich ein Design auf die Verpackung und den Versand von Teilen auswirkt

Jeder Schritt der Abwicklung, der Verpackung und des Versands erhöht die Kosten und das potenzielle Risiko von Schäden. Die Minimierung der Abwicklung und die Berücksichtigung der Auswirkungen des Designs auf Verpackung und Versand können zu erheblichen Kosteneinsparungen führen und die Gesamtqualität des Produkts erhöhen.
